立式止回閥

立式止回閥圖片

立式止回閥 型號：H42H

立式止回閥是一種閥瓣沿著閥體垂直中心線滑動的止回閥，法蘭升降式止回閥只能安裝在垂直管道上，它的流體阻力系數較大,但密封性較旋啟式止回閥好。

執行標準
設計規范：GB/T 12233 結構長度：GB/T 12221 連接法蘭：JB/T 79,HG20592,GB9113,ANSI 試驗與檢驗：JB/T 9092,GB/T13927 壓力-溫度：GB/T 9131 產品標識：GB/T 12220

立式止回閥 技術參數

公稱壓力（MPa） 1.6 2.5 4.0
密封試驗壓力（MPa） 1.76 2.75 4.4
殼體試驗壓力（MPa） 2.4 3.75 6.0
適用溫度（℃） WCB≤350，304/316≤200
材料 閥體 WCB,304,316
閥座 WCB,304,316
閥瓣 WCB,304,316
密封圈 合金鋼，司太立
墊片 石墨，聚四氟乙烯

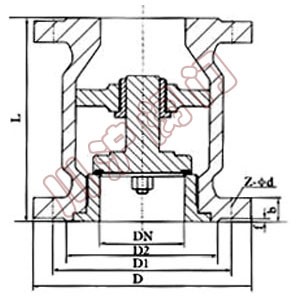

立式止回閥 結構圖

立式止回閥結構圖

立式止回閥 外形尺寸

公稱壓力 公稱通徑
DN		 尺寸
L D D1 D2 b Z-Φ
系列1 系列2

1.6MPa

2.5MPa

4.0MPa

 15 85 85 95 65 45 16 4-Φ14
20 95 95 105 75 55 16 4-Φ14
25 100 105 115 85 65 16 4-Φ14
32 105 150 135 100 78 16 4-Φ14
40 115 160 145 110 88 18 4-Φ14
50 125 170 160 125 100 20 4-Φ14
65 145 180 180 145 120 22 8-Φ18
80 155 200 195 160 135 22 8-Φ18
100 210 210 230 190 160 24 8-Φ23
125 275 275 275 220 188 28 8-Φ25
150 225 300 300 250 218 30 8-Φ25
200 380 380 360 310 278 34 12-Φ25
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要立式止回閥產品詳細樣本。

立式止回閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

立式止回閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求

  • 升降式止回閥
  • 升降式止回閥
    升降式止回閥（材質不銹鋼、法蘭連接、適用于水、蒸汽、油品、硝酸、強氧化性等介質）
  • 旋啟式止回閥
  • 旋啟式止回閥
    旋啟式止回閥（材質不銹鋼、法蘭連接、適用于水、蒸汽、油品、硝酸、強氧化性等介質）
  • 保溫止回閥
  • 保溫止回閥
    保溫止回閥（材質不銹鋼、高壓、鍛造不銹鋼、法蘭連接、適合需要保溫的介質使用）
  • 蝶式止回閥
  • 蝶式止回閥
    蝶式止回閥（閥體材質不銹鋼、對夾式連接、適合水、氣體等場合使用）
  • 單瓣止回閥
  • 單瓣止回閥
    單瓣止回閥（閥體材質不銹鋼、對夾式連接、單瓣式）
  • 鍛鋼止回閥
  • 鍛鋼止回閥
    鍛鋼止回閥（材質A105，鍛打、法蘭連接、高壓）
  • 鍛打不銹鋼止回閥
  • 鍛打不銹鋼止回閥
    鍛打不銹鋼止回閥（閥體材質不銹鋼、法蘭連接、高壓）
  • 鍛打螺紋止回閥
  • 鍛打螺紋止回閥
    鍛打螺紋止回閥（閥體材質不銹鋼、內螺紋連接）
